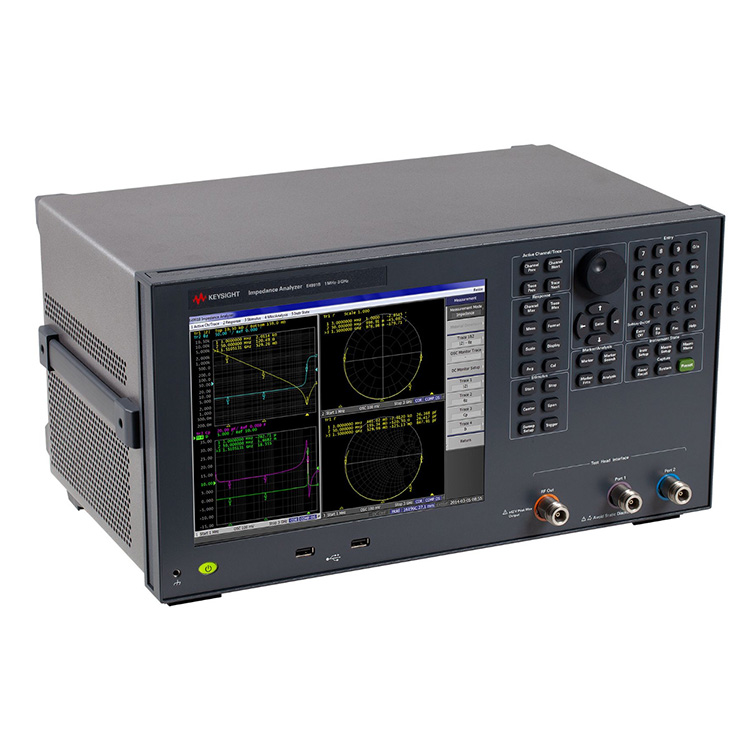

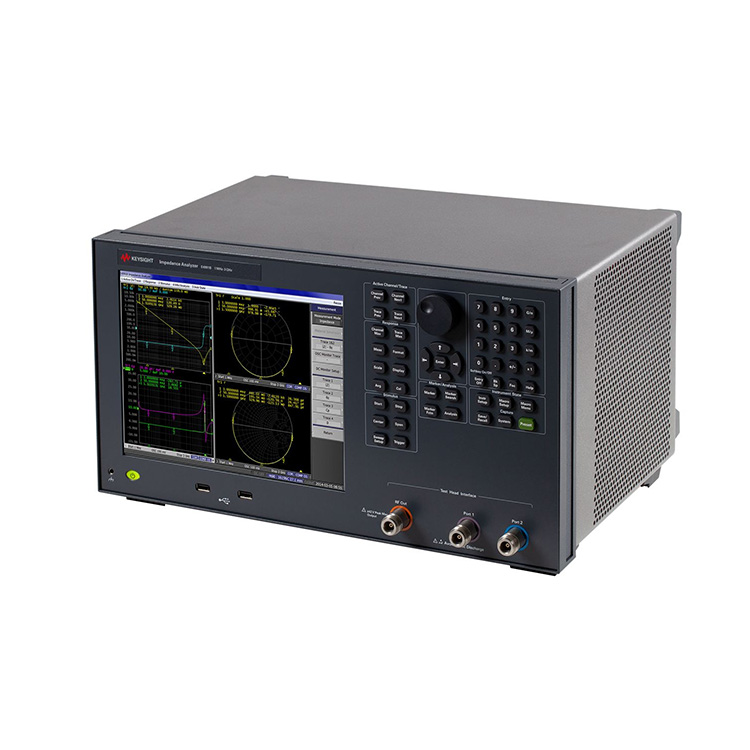

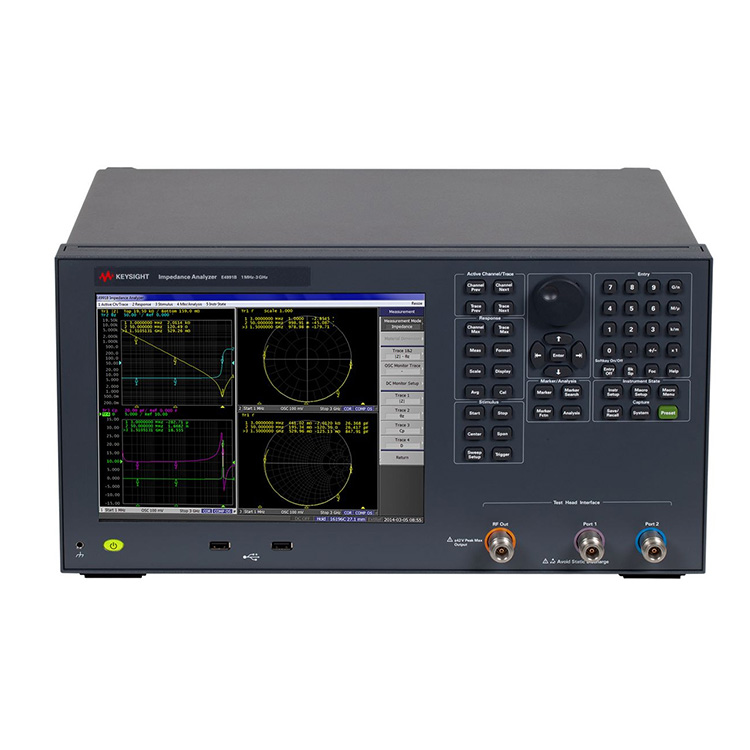

Fabrikamızdan E4991B Empedans Analizatorlarını satın aldığınızdan əmin ola bilərsiniz. 1 MHz-dən 3 GHz-ə qədər tezlik diapazonuna malik E4991B Empedans Analizatoru, geniş empedans diapazonunda 0,65% əsas dəqiqlik, temperatur xüsusiyyətlərinin təhlili üçün materialın ölçülməsi variantları və keçiricilik və keçiriciliyin birbaşa oxunma funksiyası.
Fabrikamızdan E4991B Empedans Analizatorlarını satın aldığınızdan əmin ola bilərsiniz. E4991B Empedans Analizatoru 1 MHz - 3 GHz
Keysight E4991B Empedans Analizatoru elektron komponentləri, yarımkeçirici cihazları və materialları xarakterizə etmək və qiymətləndirmək üçün mükəmməl həlldir.
Təkmilləşdirilə bilən üç tezlik seçimi: 1 MHz - 500 MHz/1 GHz/3 GHz
Əsas dəqiqlik ±0,65% və 120 mΩ - 52 kΩ empedans diapazonu (10% ölçmə dəqiqliyi diapazonu)
Ölçmə parametrləri: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, |Γ|, Γx, Γy, θΓ, Vac, Iac, Vdc1, Idc1 (1. Seçim 001 tələb olunur)
Daxili DC meyli (Seçim 001): 0 V - ± 40 V, 0 A - ± 100 mA
Sensorlu ekranlı 10,4 düymlük rəngli LCD-də 4 kanal və 4 iz
Məlumatların təhlili funksiyası: Ekvivalent dövrə təhlili, limit xətti testi
Dielektrik/maqnit materialının ölçülməsi (Variant 002): |εr|, εr', εr'', tanδ(ε), |μr|, μr', μr'', tanδ(μ)
Temperatur xüsusiyyətlərinin ölçülməsi (Seçim 007) və vafli üzərində etibarlı ölçmə (Seçim 010) imkanları
Materialın ölçülməsi variantları temperatur xüsusiyyətlərinin təhlili qabiliyyətini (Seçim 007) və keçiriciliyin və keçiriciliyin birbaşa oxunma funksiyasını (Variant 002) təmin edir.
Zond stansiyasının qoşulma dəsti (Seçim 010) 3 GHz-ə qədər olan vafli və ya mikro-komponentli empedansın dəqiq ölçülməsi həllini təklif edir.
E4991B ölçmələri sadə və etibarlı etmək üçün nəzərdə tutulmuş geniş çeşiddə test aksesuarlarını dəstəkləyir.
İstər R&D, QA və ya yoxlamada olmağınızdan asılı olmayaraq, E4991B elektron komponentləri, yarımkeçirici cihazları və materialları xarakterizə etmək və qiymətləndirmək üçün ideal həlldir.
Materialların ölçülməsi üçün E4991B N1500A-005 material ölçmə dəsti ilə işləyir və quraşdırma qurğularından hesabatların yaradılmasına qədər ölçülərin asanlığını (1 GHz-ə qədər) təmin edir.
| Əlavə məlumat: | RF IV, empedansın dəqiq qiymətləndirilməsi üçün uyğundur Ekvivalent dövrə təhlili (7 model) Material ölçüləri. (opt. 002) Temperatur xarakteristikası testi (opt. 007) Vaflidə empedansın ölçülməsi. zond stansiyası ilə (opt. 010) 4 kanal, 4 iz |
| Əsas Dəqiqlik: | 0,65% |
| DC qərəzi: | 0 V - ±40 V, 0 A - ±100 mA (seçim 001) |
| Tezlik: | 1 MHz - 500 MHz/1 GHz/3 GHz |
| Maksimum Tezlik: | 3 GHz |
| Ölçmə: | RF-IV metodu |
| Ölçmə Aralığı (Dəqiqlik < 10%): | 120 mΩ - 52 kΩ |
| Digər Xüsusiyyətlər: | Ekvivalent dövrə təhlili, limit xətti testi və s. Dielektrik/maqnit materialının ölçülməsi (seçim 002), Temperatur xüsusiyyətlərinin ölçülməsi (seçim 007), |
| Xüsusi xüsusiyyətlər: | yox |
| Hədəf DUT: | Ümumi təyinatlı cihaz Material |
| Növ: | Empedans Analizatoru |
