Peşəkar istehsalçı olaraq biz sizə yüksək keyfiyyətli Fluke8558A Rəqəmsal Multimetrləri təqdim etmək istərdik. 8558A tam yüklənmiş 8588A Referans Multimetri ilə eyni platformanı paylaşır.

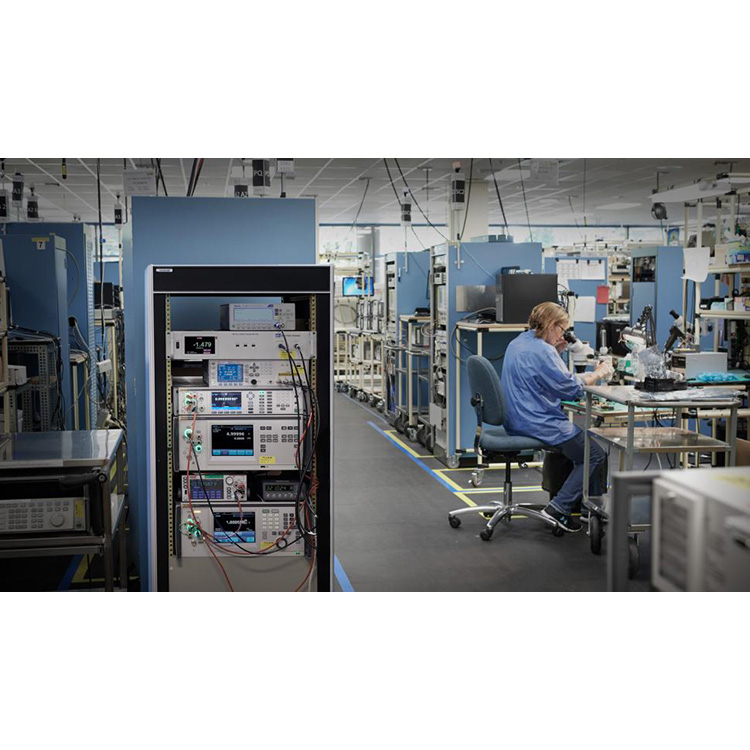

Peşəkar istehsalçı olaraq biz sizə yüksək keyfiyyətli Fluke8558A Rəqəmsal Multimetrləri təqdim etmək istərdik. 8558A 8,5 rəqəmli multimetr laboratoriyalarda və istehsalat sınaq mühitlərində sistemin avtomatlaşdırılması üçün saniyədə 5 meqa-nümunə yüksək dəqiqlikli rəqəmsallaşdırma təklif edir. Fluke-un yeni yüksək sürətli sistem dizaynı və sənayenin ən sürətli birbaşa rəqəmsallaşdırma qabiliyyəti yüksək sürət və ən yaxşı dəqiqliyin birləşməsini tələb edən bir çox avtomatlaşdırılmış sistem tətbiqləri üçün əhəmiyyətli ötürmə qabiliyyətini artırmağa imkan verir. Mükəmməl dəqiqlik geniş ölçmə diapazonunda, doqquz funksiyadan çox, rəngli displeydə intuitiv istifadəçi interfeysi ilə təmin edilir.
8558A tam yüklənmiş 8588A Referans Multimetri ilə eyni platformanı paylaşır. Platforma avtomatlaşdırılmış mühit üçün bütün konfiqurasiya və uyğun SCPI uyğun əmrləri üçün naviqasiyası asan menyu strukturu ilə ümumi intuitiv istifadəçi interfeysinə malikdir. 8588A platforması GPIB, USBTMC və ya Ethernet üzrə 4,5 rəqəmlə saniyədə minimum 100.000 oxunuş və 15 milyon oxunuş saxlaya bilən bort məlumat yaddaşına zəmanət verir.

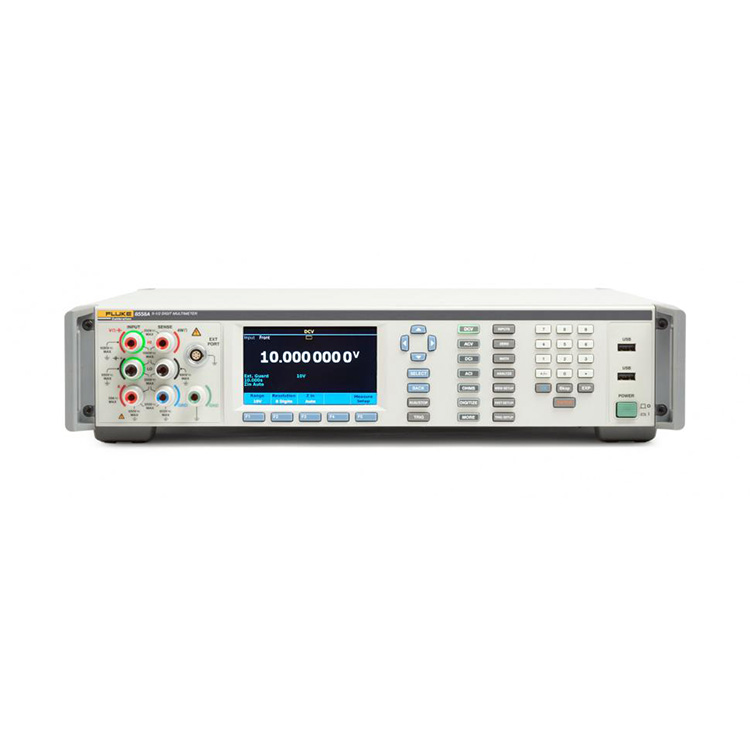

A. Vizual Bağlantı İdarəetmə terminalları
Aktiv terminallar yanır və istifadəçini düzgün əlaqə qurmağa istiqamətləndirir.
B. Asanlıqla əldə edilən konfiqurasiyalar
Diapazon, diyafram, giriş empedansı, RMS filtri və digər ölçmə konfiqurasiyaları asanlıqla mövcuddur.
C. Böyük, parlaq tam rəngli ekran
İntuitiv istifadəçi interfeysi və düz menyu strukturu konfiqurasiyalara daxil olmağı və trend planlarını, dalğa formalarını, FFT, histoqramı və statistikanı nəzərdən keçirməyi asanlaşdırır.
D. Proqramlaşdırıla bilən ön/arxa elektron açar
Əllə işləməyi aradan qaldırır və bir uzaqdan əmr vasitəsilə dərhal nisbət nəticələrini əldə etməyə imkan verir.
E. 30 A terminal (yalnız 8588A; 8558A üçün 2A)
Tək terminal vasitəsilə sənayenin ən geniş cərəyan ölçmə diapazonunu təmin edir.
F. Yumşaq menyu düymələri
Aktiv funksiyaya uyğunlaşın, belə ki, menyu strukturu intuitiv və öyrənmək asandır.
G. Çoxdilli seçim
İngilis, Çin, Fransız, Yapon, Koreya, Rus və İspan dillərinin seçimi.
H. Run/Stop trigger
Davamlı və ya sərbəst qaçış ölçmə vəziyyətini dəyişdirir.
I. USB portları
Məlumatları tez və asanlıqla flash sürücüyə yükləyin.

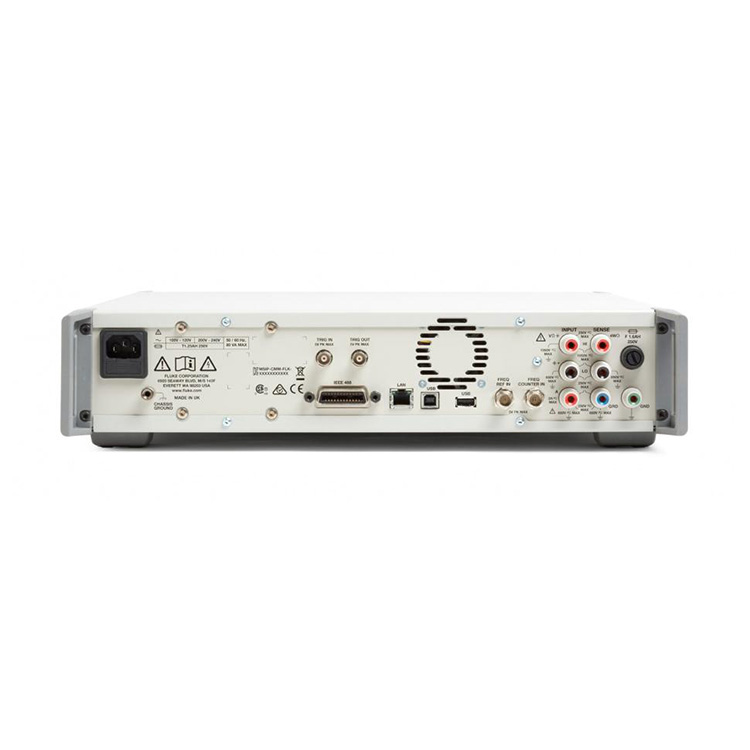

Fluke 8558A işarələri ilə (Arxa)
J. Giriş/çıxış
Dəqiq tetikleme sistem avtomatlaşdırmasında sinxronizasiyanı maksimum dərəcədə artırır.
K. Tezlik Sayğacı
0,5 uHz/z-də 100 MHz tezlik sayğacının ölçülməsinə imkan verir.
L. Arxa panelin giriş terminalları
Bağlantı uyğunluğu üçün ön panelin giriş terminallarını əks etdirir və ön/arxa skan ölçülməsinə imkan verir.
M. IEEE 488, LAN, USB interfeysləri
Birbaşa sistem inteqrasiyası üçün standart uzaqdan interfeys.
N. USB port
Məlumatları tez və asanlıqla flash sürücüyə yükləyin.
O. 2 A terminal
DC gərginliyi
100 mV - 1000 V, (maks. 1050V)
2.02x tam miqyas
Maksimum ayırdetmə: 1 nV
4,0 μV/V (95 %) 5,7 μV/V (99 %), 1 il
0,5 μV/V (95 %) 0,65 μV/V (99 %), 24 saat sabitlik
0 ilə 10 s oxuma diyaframı (200 ns qətnamə)
DC cərəyanı
10 uA - 2 A (8558A)
2.02x tam miqyas
Maksimum ayırdetmə: 1 pA
9 μA/A (95 %), 12 μA/V (99 %), 1 il
0 ns - 100 s oxuma diyaframı
AC gərginliyi
10 mV - 1000 V, 1 Hz - 10 MHz, (maks. 1050 Vrms)
2.02x tam miqyaslı Vpp, 1.2x tam miqyaslı Vrms
Maksimum ayırdetmə: 1 nV
80 μV/V (95 %), 103 μV/V (99 %), 1 il
AC cərəyanı
10 uA - 30 A (yalnız 8588A; 8558A üçün 2 A)
2.02x tam miqyaslı Vpp, 1 Hz - 100 kHz 1.2x tam miqyaslı Vrms
Maksimum ayırdetmə: 1 pA
300 μA/A (95 %), 387 μA/V (99 %), 1 il
Müqavimət
1Ω - 10 GΩ (maks. 20 GΩ)
2.02x tam miqyas
Maksimum ayırdetmə: 10 nΩ
10 μΩ/Ω (95 %), 13 μΩ/Ω (99 %), 1 il
Aşağı cərəyan rejimi, yüksək gərginlik rejimi və cərəyanı geri çevirən Tru Ohms™
Rəqəmsallaşdırmaq V
100 mV - 1000 V, (maks. 1050 V)
2.02x tam miqyas
Maksimum qətnamə: 18 bit
Saniyədə 5 meqa nümunə sürəti
20 MHz-ə qədər bant genişliyi
Rəqəmsallaşdırmaq I
10 μA - 30 A (yalnız 8588A; 8558A üçün 2 A)
2.02x tam miqyas
Maksimum qətnamə: 18 bit
Saniyədə 5 meqa nümunə sürəti
4 MHz-ə qədər bant genişliyi
Tezlik və ya dövr
Gərginlik, 10 MHz-ə qədər
Cari, 100 kHz-ə qədər
BNC-də 100 MHz-ə qədər tezlik
0,5 μHz/Hz, 1 il
Tutum
1 nF - 100 mF
400 μF/F, 1 il
Temperatur
PRT və termocüt
5 mK PRT, 25 mK TC - 1 il
RF gücü
Rhode & Schwarz NRP seriyası DC I və AC I xarici şunt
DC I və AC I xarici şunt
A40B və hər hansı digər xarici şunt
Oxuma sürəti
Yaddaşa 1 oxu / s @ 8.5 rəqəm
Yaddaşa 100.000 oxunuş / s @ 4.5 rəqəmli
5.000.000 (5 MS/s) oxunuş / s-ə qədər V və I rəqəmsallaşdırarkən dəyişkən yaddaşa
İkili formatda USB vasitəsilə 500.000 oxunuş/s ötürmə
Ölçmə yaddaşı
15 milyon oxunuş dəyişkəndir
Dəyişkən vaxt möhürü ilə 7,5 milyon oxunuş
16 GB dəyişkən deyil
GPIB, USBTMC, Ethernet
Yerli SCPI uyğun uzaqdan əmrlər
8508A və 3458A emulyasiya rejimi
Fluke 8508A emulyasiyasında MET/CAL™ kalibrləmə prosedurları kitabxanasını tam dəstəkləyir
IVI sürücü
.csv formatında rahat məlumat ötürülməsi üçün USB disk
Tətik mexanizmləri
Manual trigger
Xarici BNC Trig In və Trig Out
Daxili və ya səviyyəli tetikleyici
Taymer tetikleyicisi
Epoch trigger
Xətt tetikleyicisi
BUS trigger
