Peşəkar istehsalçı olaraq sizə R&S NRP18ST üç yollu Diod Güc Sensorlarını təqdim etmək istərdik. Üç yollu diod güc sensorları çoxsaylı tətbiqlər üçün uyğundur, çünki onlar davamlı orta, partlama ortası, orta vaxt intervalı, qapı ortalaması və iz ölçmələrini dəstəkləyir.
| Modellər | R&S®NRP18S |
| Tezlik diapazonu | 10 MHz - 18 GHz |
| Səviyyə diapazonu | -70 dBm - +23 dBm |
| LAN interfeysi | |
| Bağlayıcı növü | N (m) |
CW və modulyasiya edilmiş siqnallar üçün sürətli və dəqiq güc ölçmələri
100.000 oxunuş/s

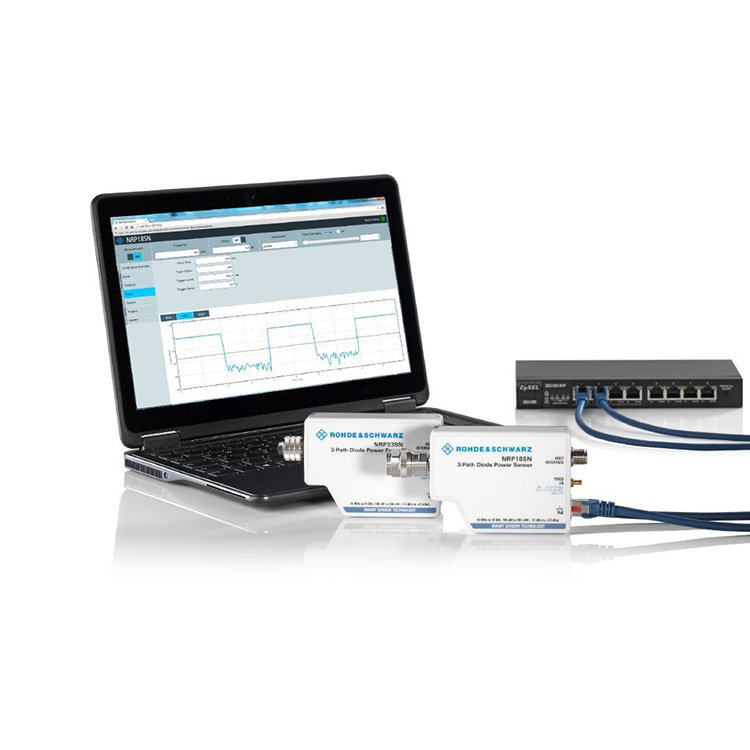

LAN və USB vasitəsilə nəzarət və monitorinq
Yüksək güc tətbiqləri üçün sensorlar
R&S®NRX baza bloku ilə çevik əməliyyat
Peşəkar istehsalçı olaraq sizə R&S NRP18ST üç yollu Diod Güc Sensorlarını təqdim etmək istərdik. R&S®NRPxxS/SN güc sensorları hər biri optimal detektor diapazonunda işləyən üç ayrı diod yolundan istifadə edir. Nəticədə modulyasiya növündən asılı olmayaraq orta güc yüksək dəqiqliklə müəyyən edilə bilər. Ölçmə nəticələrinə müdaxilə edən siqnallar və ya harmoniklər demək olar ki, təsir etmir. R&S®NRPxxS/SN güc sensorları buna görə də istilik enerjisi sensorlarına bənzər şəkildə davranırlar, lakin əhəmiyyətli dərəcədə yüksək sürət təklif edirlər. Onlar -70 dBm əla aşağı ölçmə həddi ilə 93 dB-ə qədər dinamik diapazon təmin edir.
Bir çox proqramlar üçün ideal həll
Üç yollu diod güc sensorları çoxsaylı tətbiqlər üçün uyğundur, çünki onlar davamlı orta, partlama ortası, orta vaxt intervalı, qapı ortalaması və iz ölçmələrini dəstəkləyir. Görkəmli performansa və misli görünməmiş ölçmə sürətinə və dəqiqliyinə malik olan sensorlar GSM və 3GPP kimi simsiz siqnallarda, həmçinin LTE, LTE-Advanced və ya 5G kimi daha yüksək bant genişliyi siqnallarında dəqiq orta güc ölçmələrini həyata keçirmək üçün istifadə edilə bilər.
Təkmilləşdirilmiş üç yol konsepsiyası
R&S®NRPxxS(N) güc sensorları hər biri optimal detektor diapazonunda işləyən üç ayrı diod yolundan istifadə edir. Modulyasiya növündən asılı olmayaraq orta güc yüksək dəqiqliklə müəyyən edilə bilər. Ölçmə nəticələrinə müdaxilə edən siqnallar və ya harmoniklər demək olar ki, təsir etmir. R&S®NRPxxS(N) güc sensorları buna görə də istilik enerjisi sensorlarına bənzəyir, lakin əhəmiyyətli dərəcədə daha yüksək sürət və 93 dB-ə qədər dinamik diapazon təklif edir.
Hətta -70 dBm-ə qədər aşağı səviyyələrdə
Aşağı səviyyələrdə ölçmə dəqiqliyini artırmaq üçün çoxlu ölçülmüş dəyərləri orta hesabla almaq lazımdır. Ortalama səs-küy komponentini azaltmaqla yanaşı, ölçməni də ləngidir. R&S®NRPxxS(N) güc sensorları buna görə də son dərəcə aşağı ölçmə səs-küyü nəzərə alınmaqla dizayn edilmişdir.
R&S®NRPxxS(N) güc sensorları hazırda bazarda mövcud olan ən yüksək sürət və dəqiqliklə –70 dBm-dən aşağı həddə qədər ölçmələri həyata keçirə bilir.
100.000 ölçmə/s ilə limitsiz vaxt ölçmə
Sürətli davamlı orta rejimdə, R&S®NRPxxS(N) güc sensorları heç bir ölçməni itirmədən 100 µs minimum tətik təkrarlama vaxtı ilə 100.000-ə qədər tetiklenen ölçmələr həyata keçirə bilər. Bu ölçmə sürəti tampon rejimindən istifadə etməklə əldə edilir. Bufer rejimində bütün ölçülmüş məlumatlar sensorun daxilində toplanır və bir blokda sensorun anasına ötürülür. R&S®NRPxxS(N) sensorları vaxt məhdudiyyəti olmadan yeni sürətli rejimi həyata keçirir!
30 Vt-a qədər güc ölçmələrini həyata keçirin

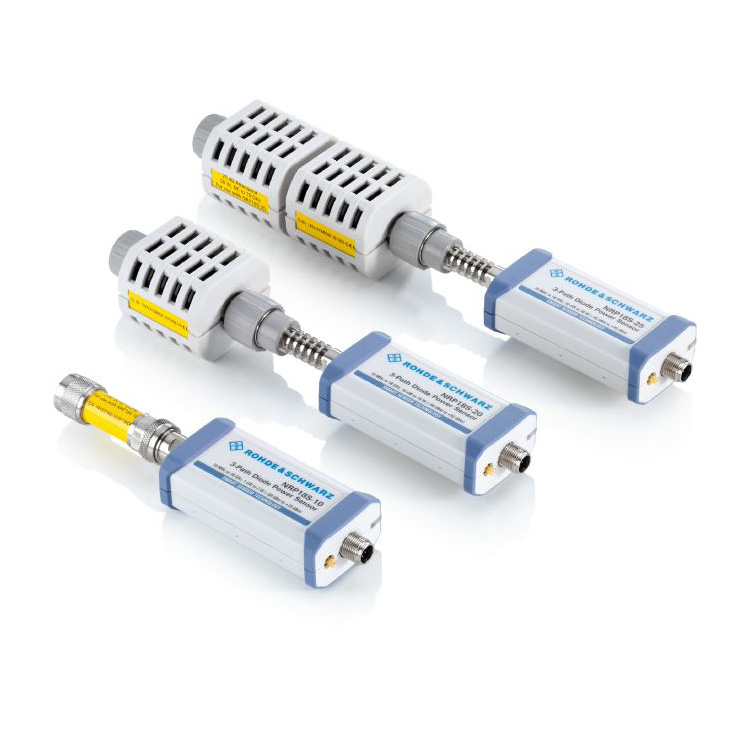

R&S®NRP18S-10, R&S®NRP18S-20 və R&S®NRP18S-25 yüksək güclü üç yollu diod güc sensorları bir R&S®NRP18S və 10/20/25 dB yuxarı axını zəiflədəndən ibarətdir. Onlar 2 Vt, 15 Vt və 30 Vt-a qədər güc ölçmələri həyata keçirə bilirlər. Attenuator ilə istifadə edildikdə, sensor və zəiflədici arasındakı uyğunsuzluq səhvləri avtomatik olaraq düzəldilir. Attenuator üçün S-parametrləri istehsal zamanı müəyyən edilir və sensorda saxlanılır.
Termal vakuum (TVAC) kameralarında istifadə üçün xüsusi olaraq hazırlanmışdır

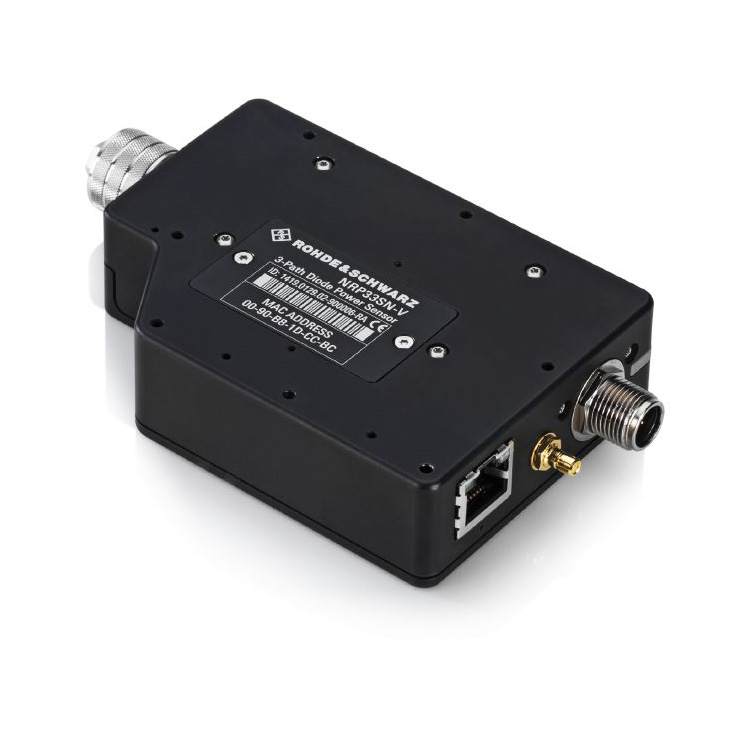

R&S®NRPxxSN-V TVAC uyğun güc sensoru 67 GHz-ə qədər tezlik diapazonunda peyk rabitəsi proqramları üçün nəzərdə tutulmuşdur. İstehsal prosesində bütün komponentlər vakuum kamerasında bişirilir, beləliklə qazın çıxarılması minimuma endirilir. LAN imkanları sayəsində güc sensorları kameranın xaricindən asanlıqla idarə oluna və izlənilə bilər, eyni zamanda korpusdakı havalandırma dəlikləri təzyiqin bərabərləşdirilməsini təmin edir.
