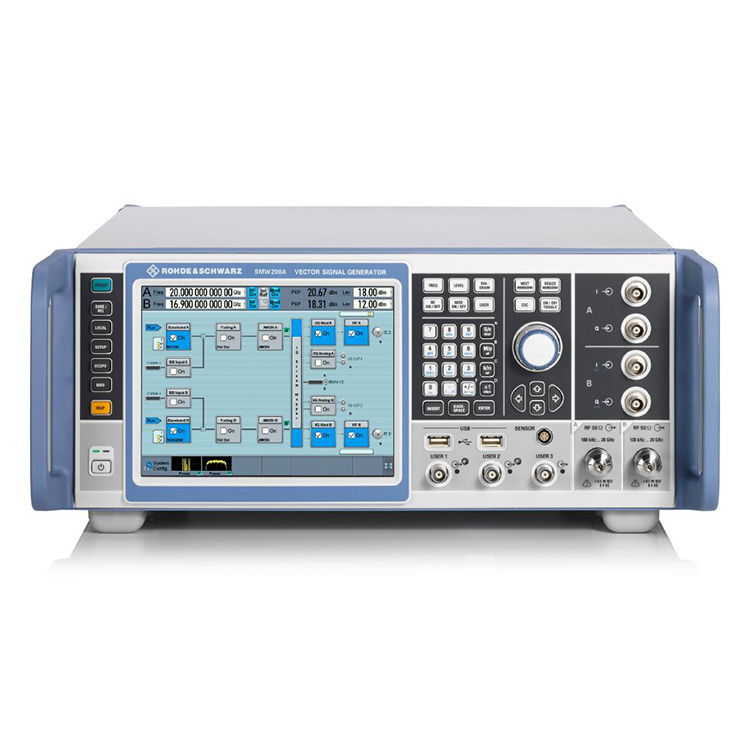

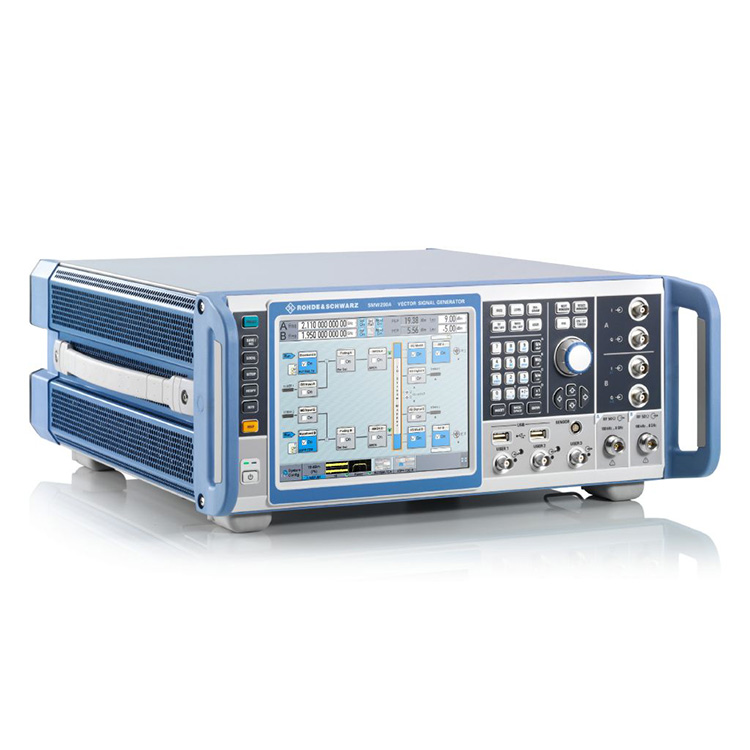

Peşəkar istehsalçı olaraq sizə R&S SZU100A Siqnal Generatorlarını təqdim etmək istərdik. O, həmçinin maksimum iki daxili baza diapazonu modulu və dörd sönük simulyator modulu ilə təchiz oluna bilər. Bu konsepsiya bir vahiddə iki tam xüsusiyyətli vektor siqnal generatoru verir və mürəkkəb siqnal ssenarilərinin asan yaradılmasına imkan verir.
| Məhsulun adı | Tezlik diapazonu | Səviyyə diapazonu | I/Q modulyasiya bant genişliyi | Harmoniklər |
| R&S®SZU100A | 100kHz - 67GHz | -120dBm - +18dBm | 2 GHz daxili 2 GHz xarici |
< -55dBc >3.5GHz |
67 GHz-ə qədər tezlik diapazonu (ikili yol: 44 GHz-ə qədər)
2 GHz modulyasiya bant genişliyi
800 MHz-ə qədər bant genişliyi və 8x8 MIMO-ya qədər inteqrasiya olunmuş solma
Bütün əsas rəqəmsal rabitə standartları üçün siqnal istehsalı
Təkmil GNSS və radar simulyatoru
Peşəkar istehsalçı olaraq sizə R&S SZU100A Siqnal Generatorlarını təqdim etmək istərdik. Performans və funksionallıq tələbləri test quraşdırma və tətbiqdən asılı olaraq dəyişir. R&S®SZU100A bu müxtəlif tələbləri mənimsəməkdə rakipsizdir və siqnal generatorları üçün yeni standartlar müəyyən edir. Komponentlər, modullar və tam baza stansiyaları da daxil olmaqla istənilən növ DUT-nu hazırlayarkən və yoxlayarkən – R&S®SZU100A asanlıqla yüksək performansa malik müvafiq test siqnallarını yaradır. R&S®SZU100A, proqramların tələb etdiyi dəqiq seçimlərlə təchiz oluna bilən çevik modul dizayna malikdir. Klassik tək yollu vektor siqnal generatorundan çoxkanallı MIMO qəbuledici test cihazına qədər istənilən konfiqurasiya mümkündür.
R&S®SZU100A tək yollu alət kimi 67 GHz-ə qədər və iki yollu alət kimi 44 GHz-ə qədər tezlik diapazonunu əhatə edir. O, həmçinin maksimum iki daxili baza diapazonu modulu və dörd sönük simulyator modulu ilə təchiz oluna bilər. Bu konsepsiya bir vahiddə iki tam xüsusiyyətli vektor siqnal generatoru verir və mürəkkəb siqnal ssenarilərinin asan yaradılmasına imkan verir.
R&S®SZU100A-da standart yüksək səviyyəli sintezator müstəsna SSB faza səs-küyü və qeyri-harmonik performans təmin edir. Performansı daha da yaxşılaşdırmaq üçün bir neçə aşağı faza səs-küyü variantları mövcuddur. R&S®SMW-B711/B721 ultra aşağı faza səs-küy variantları öz sinfində ən yaxşı faza səs-küy performansını təmin edir. R&S®SZU100A spektral təmizlik tələb edən ölçmələr üçün mükəmməldir.
2 GHz-ə qədər RF bant genişliyinə malik genişzolaqlı I/Q modulatoru simsiz rabitə, peyk rabitəsi və radar daxil olmaqla, tezlik diapazonunda olan bütün proqramları əhatə edir. Daxili baza diapazonu maksimum 2 GHz RF modulyasiya bant genişliyi ilə siqnallar yarada bilər.
Ən müasir D/A çeviriciləri və əla RF zəncir dizaynı əla EVM performansı ilə 2 GHz bant genişliyi üzərində < 0,4 dB olan müstəsna modulyasiya tezliyi cavabını təmin edir.
R&S®SZU100A 800 MHz-ə qədər azalan bant genişliyi üçün inteqrasiya olunmuş kanal emulyasiyasını təklif edir. Bütün əsas standartlar üçün solğun profillər əvvəlcədən təyin edilmiş kimi mövcuddur. 64-ə qədər solma kanalı ilə 2x2, 3x3, 4x4, 8x4, 4x8 və 8x8 kimi bütün əsas MIMO solma ssenariləri bir alətdə konfiqurasiya edilə bilər. Səkkizə qədər daşıyıcının yığılması da dəstəklənir və SGT100A siqnal generator modulları səkkizə qədər RF yolunu təmin etmək üçün qoşula bilər.

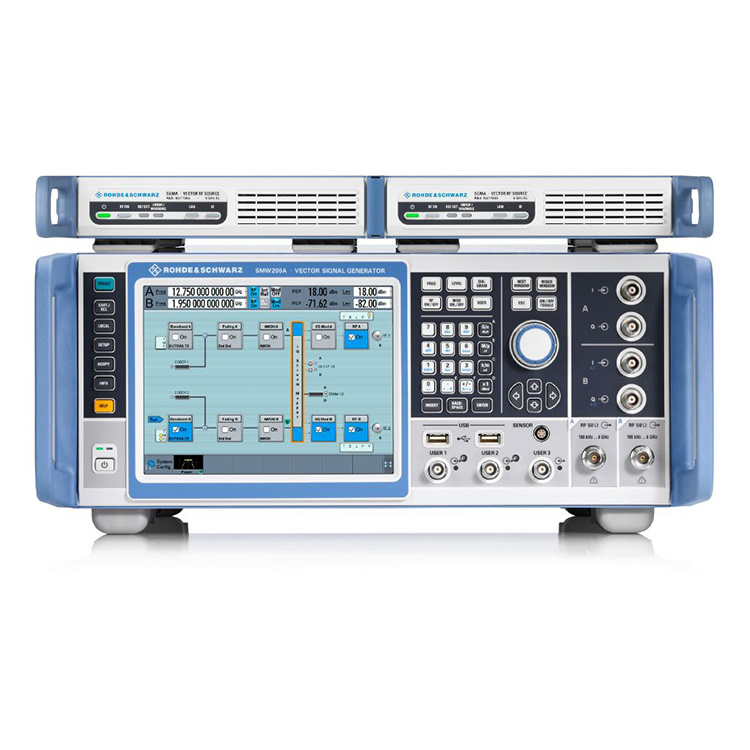

R&S®SZU100A-dan idarə olunan altı R&S®SGT100A siqnal generator modulu ilə iki yollu R&S®SZU100A;
Daxili R&S®SZU100A qrafik funksiyası yaradılan siqnalları real vaxt rejimində göstərir. İstifadəçi ekranın növünü seçə bilər, məsələn. I/Q vs zaman, tezlik spektri, vektor diaqramı və ya CCDF. R&S®SZU100A həmçinin uzaqdan əmr ardıcıllığı ilə fayl yaratmaq üçün bütün əl əməliyyat addımlarını qeyd edən kod generatoru olan SCPI makro yazıcısını təklif edir. MATLAB®, CVI və ya Python üçün birbaşa icra edilə bilən kodu yaratmaq üçün inteqrasiya olunmuş kod şablonları təmin edilmişdir.
Qrafik siqnalın real vaxt rejimində monitorinqi mürəkkəb siqnalların yaradılması zamanı son dərəcə faydalıdır.
Simsiz rabitə standartları
Real vaxtda zərflərin izlənməsi
GNSS simulyasiyası
Radar simulyasiyası
